Akü şarj redresörü

redresörün artısı (pozitif) akımılatÜrün artısına, redresörün eksisi (negatif)ise akımılatÜrün eksisine bağlanmalıdır. Ters bağlantı halinde otomatik sigorta atar. redresörün Çıkış Sigortası kaldırılır ve On/Off düğmesi On konumuna getirilerek devreye alınır. Otomatik sarj konumuna getirilir. Sinyal Lambası yanar ve gösterge panelinde gerilim ile akım okunabilir. Otomatik redresörlerde akünün sarjı bittikten sonra redresör otomatik olarak devre Dışı kalır. AKÜ boşaldıktan sonra ise otomatik olarak devreye girer. yük devredeyken, yük akımıyla birlikte Akü şarj akımını da sağlar. Jeneratör, forklift, trafo merkezleri, yatlar gibi muhtelif yerlerdeki akİLErin sarj edilmesinde kullanılır.

Kademeli redresörleri şebekeye bağlamadan önce ayar komütatürünün en Dışık seviyede olmasına dikkat edilmelidir. Cihaza elektrik verilince istenen sarj seviyesi elde edilene kadar komütatör kademesi yükseltilir. En iyi sarj şekli; AKÜ amper-saat kapasitesinin %10'u kadar olan akımda sarj etmektir. Oto elektrikçiler, AKÜ imalatçıları, değişken voltajlardaki akİLErin sarj edilmesi gereken yerlerde, tek ya da grup halinde, seri veya paralel bağlı akİLErin sarjlarında kullanılır.


Ürün Özellikleri

Ürün Kodu
Giriş Gerilimi (AC)
Faz sayısı
Frekans
Çıkış Gerilimi (DC)
Çıkış akımı (DC)
Ripple
Verim
Kontrol
Kontrol Hassasiyeti
Soğutma



: YMAS / YKAS / YGAS
: 220 / 380 V
: 1 / 3
: 50 Hz
: 6 ... 110 V
: 5 ... 300 A
: %4 ... 7
: >% 85
: akım
: <%1
: Hava

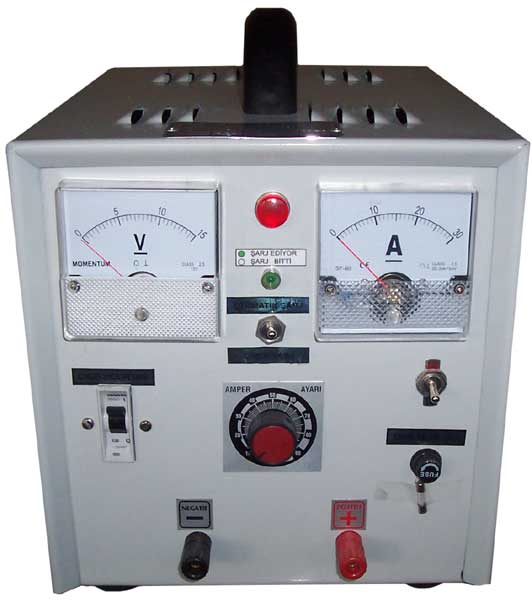

Otomatik Akü şarj redresörü

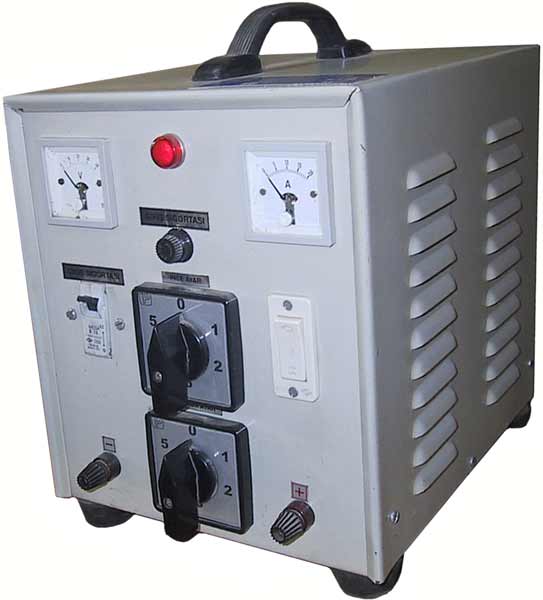

Kademeli Akü şarj redresörü

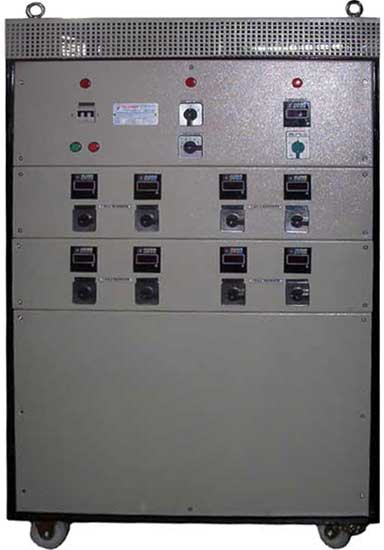

Dörtlü Grup Akü şarj redresörü


Otomatik Akü şarj redresörü kullanım Kılavuzu

Otomatik Akü şarj redresörü Teknik Çizimler

Kademeli Akü şarj redresörü kullanım Kılavuzu

Kademeli Akü şarj redresörü Teknik Çizimler

Dörtlü Grup Akü şarj redresörü kullanım Kılavuzu

Dörtlü Grup Akü şarj redresörü Teknik Çizimler
