Mikroişlemci İLE Tristör Kontrollü Galvano redresörü

Mikroişlemci ile Tristör Kontrollü Yağ Soğutmalı redresörlerde bütün parçalar eşit bir şekilde soşutulur. Yağ ile Soğutma, asidik ve rutubetli Çalışma ortamlarından kaynaklanan korozyona karşı üstün koruma sağlar. 5.000 A ve üzerindeki cihazlarda kapalı devre su Soğutma sistemi standart olarak bulunur ve iİLEtmede mevcut olan su Soğutma ünitesine bağlı olarak çalışır.

Mikroişlemcili Tristör kontrollu hava Soğutmalı redresörlerde fan ile cebri hava Soğutması uygulanır. Hava ile Soğutma, asidik ve rutubetli olmayan Çalışma ortamlarında tercih edilir. Büyük güçlerde doğrultma ünitelerinden su devri daimi yapılarak ikincil bir Soğutma sağlanır.

Mikroişlemci ile kontrol, kullanıcının istemiş olduğu her Türlü Çalışma programının uygulanabilir olmasını sağlar. bütün otomasyon sistemlerine uyumludur. Sürekli dönüşümlü veya Otomatik / Manuel kutup Değiştirme Özelliği uygulanabilir. Çalışma esnasında elektrik kesilmesi meydana gelirse, elektrikler geldikten sonra kalDışı yerden Çalışmaya devam eder. Tam kapasitede kullanılırsa verim yüksektir. Eğer tam kapasitede çalıştırılmazsa Ripple yüksek olacaktır.

Ürün Özellikleri

Ürün Kodu
Giriş Gerilimi (AC)
Frekans
Çıkış Gerilimi (DC)
Çıkış akımı (DC)

Ripple
Verim
Kontrol
Kontrol Hassasiyeti
Soğutma

: YMGR
: 380 V
: 50 Hz
: 0 ... 30 ... 600 V
: 5 ... 50.000 A
(Kuru Tip 10.000 A)
: % 4 ... 7
: >% 85
: akım/Gerilim
: <%1
: Yağ / Yağ+Su veya Hava / Hava+Su

Standart Özellikler

* Zaman Saati
* Aşırı akım Sınırlaması
* Eksik Faz Uyarısı
* Ters Faz Uyarısı
* Aşırı Isı Uyarısı
* Operatör Paneli
* Uzaktan Kumanda
* LCD Ekran
* 0-10 V ve 4-20 mA Analog Referans
* PLC Uyumu
* Kaldırma Mapaları
* Gresörlüklü, Sarı Burçlu, Paslanmaz Milli Tekerlekler (Hava kurutmalı redresörlerde hareketli, frenli tekerlekler)

İsteğe bağlı Özellikler

* Amper-saat / Amper-dakika metre
* Sesli Uyarı
* Işıklı Uyarı
* RS-485 / RS-232 Seri Haberleşme Uyumu
* Profibus DP AĞ Uyumu
* PC Uyumu
* Kutup Değiştirme Seçeneği
* kullanıcının isteğine Uygun Çalışma programı

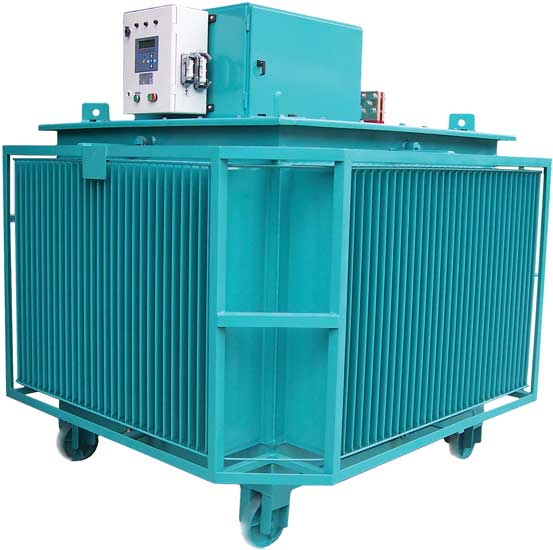

Yağ Soğutmalı

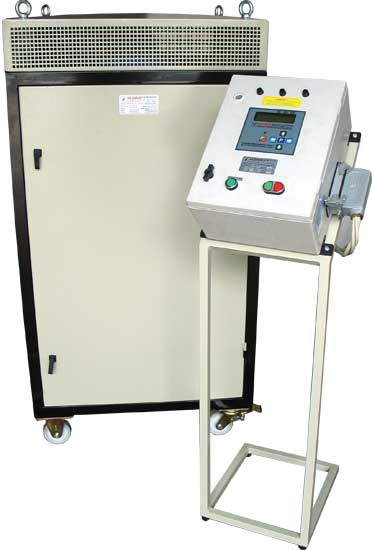

Hava Soğutmalı
